FIXATIONS ET POSE

Potelets à mémoire de forme : Scellement direct

Principe de pose par scellement béton :

  • Effectuer une fouille
  • Vérifier la nature du sol
  • Réaliser un massif de fondation
    > Sol médiocre : type MA : 0,5 x 0,5 x 0,5
    > Sol correct : type MA : 0,4 x 0,4 x 0,4
  • Sceller le potelet selon le schéma

En cas de pose par carottage, il est recommandé un diamètre minimum de carottage de 1,5 fois le diamètre du potelet.

AVERTISSEMENT

Pour les potelets équipés d’1 ou 2 collerette(s), celle(s)-ci doivent impérativement être enterrée(s) dans le massif selon les schémas ci-dessus.

Scellement préconisé avec du mortier Weber Cel Flash à prise très rapide pour pose de mobilier urbain.

Potelet avec une collerette

Potelet avec deux collerettes

Potelet avec fer à béton

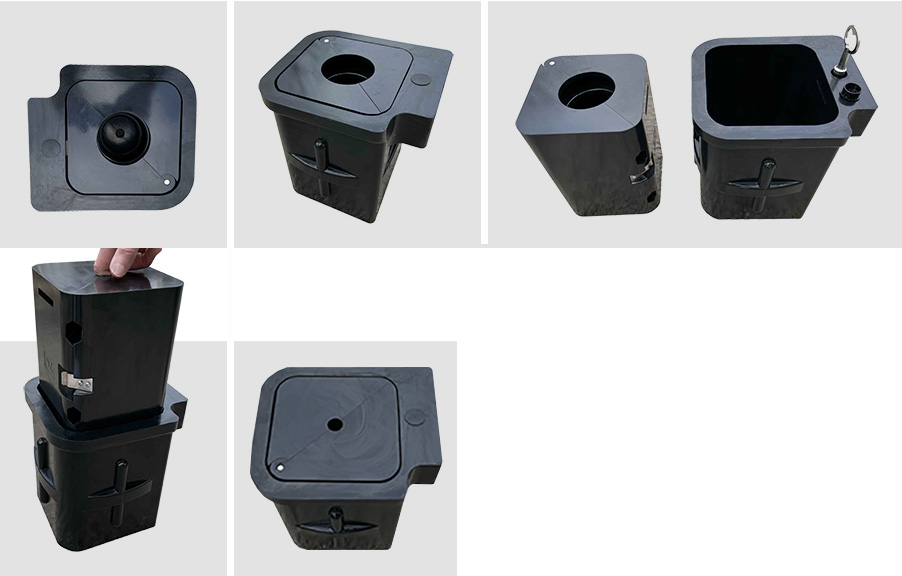

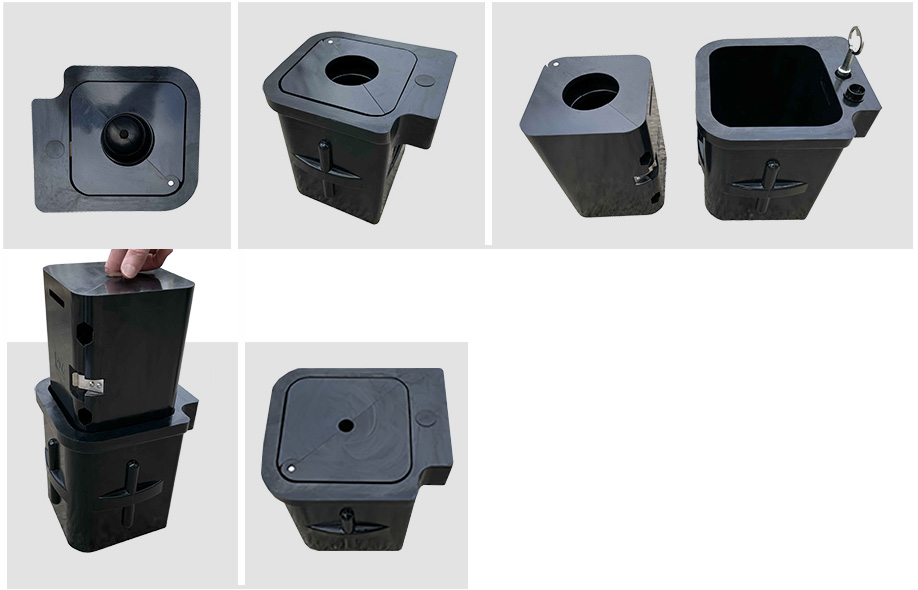

Embase d’amovibilité

Caractéristiques :

  • Embase amovible réalisée en polyuréthane

  • Produit composé de 3 éléments
    > Une base à sceller munie d’un bloc serrure
    > 2 demi mâchoires s’insérant dans la base

  • Verrouillage par clef triangle de 11

  • Disponible pour potelets diamètres
    60, 76, 80, 90 et 100 mm

Principe de pose :

  • Effectuer une fouille

  • Mise en place de la base dans du béton ou produit de scellement

  •  Insérer le potelet dans la mâchoire

  • Mettre l’ensemble dans la base scellée puis verrouiller à la clef
    de 11 fournie

  • En l’absence du potelet, retourner la mâchoire et verrouiller à la clef.

  • Trou de préhension permettant de sortir l’embase sans potelet conforme à la norme PMR (trou inférieur à 20 mm de diamètre)

photo-embases

Ancrage métallique

ancrage-metalliqueCaractéristiques :

  • Système d’ancrage permettant une amovibilité occasionnelle et une absence de génie civil en cas de nécessité de changement du potelet

  • Un kit d’ancrage comprend : un système d’ancrage longueur 300 mm, une plaque de serrage, un joint polymère, visserie

  • Disponible pour tous les diamètres de potelets

  • Possibilité de laquer la plaque de serrage

Principe de pose :

  • Mise en place de l’ancrage par utilisation d’un marteau piqueur ou par scellement
  • Glisser le joint entre la plaque de serrage et la base du potelet
  • Insérer le potelet et le bloquer à l’aide de la plaque de serrage

    A titre informatif, les ancrages existent également en dimensions 80×40 mm et 80×80 mm pour des poteaux supportant de la signalisation notamment de police.
